控制繼電器 - Wio Terminal

在本課程的這一部分中,您將在 Wio Terminal 上添加一個繼電器,並根據土壤濕度水平來控制它。

硬體

Wio Terminal 需要一個繼電器。

您將使用的繼電器是 Grove 繼電器,這是一個常開繼電器(意味著當沒有信號發送到繼電器時,輸出電路是開路或斷開的),可以處理高達 250V 和 10A 的輸出電路。

這是一個數字執行器,因此連接到 Wio Terminal 的數字引腳。與土壤濕度傳感器一起使用的模擬/數字端口已經在使用中,因此這個繼電器插入另一個端口,這是一個 I2C 和數字端口的組合。

連接繼電器

Grove 繼電器可以連接到 Wio Terminal 的數字端口。

任務

連接繼電器。

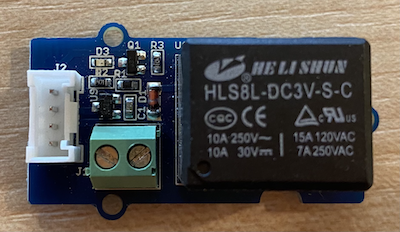

A grove relay

  1. 將 Grove 電纜的一端插入繼電器上的插座。它只能以一種方式插入。

  2. 將 Wio Terminal 與計算機或其他電源斷開連接,將 Grove 電纜的另一端連接到 Wio Terminal 左側的 Grove 插座,屏幕朝向您。將土壤濕度傳感器保持連接到右側插座。

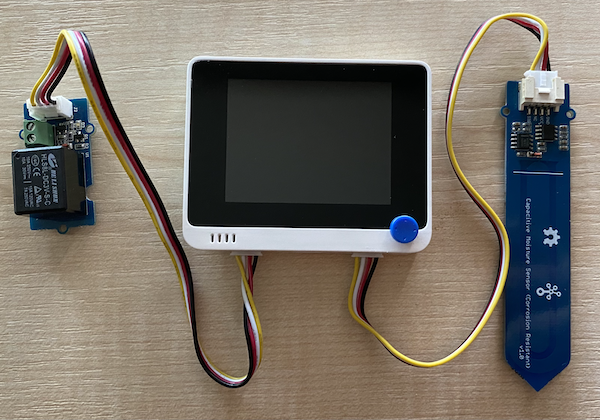

The grove relay connected to the left-hand socket, and the soil moisture sensor connected to the right hand socket

  1. 如果土壤濕度傳感器還沒有插入土壤,請將其插入土壤。

編程繼電器

現在可以編程 Wio Terminal 以使用連接的繼電器。

任務

編程設備。

  1. 如果尚未打開,請在 VS Code 中打開上一課的 soil-moisture-sensor 項目。您將在此項目中添加內容。

  2. 這個執行器沒有庫 - 它是一個由高或低信號控制的數字執行器。要打開它,您需要向引腳發送高信號(3.3V),要關閉它,您需要發送低信號(0V)。您可以使用內置的 Arduino digitalWrite 函數來完成此操作。首先在 setup 函數的底部添加以下內容,以將 I2C/數字端口設置為輸出引腳,以向繼電器發送電壓:

    pinMode(PIN_WIRE_SCL, OUTPUT);

    PIN_WIRE_SCL 是 I2C/數字端口的端口號。

  3. 為了測試繼電器是否工作,請在 loop 函數的最後一個 delay 下面添加以下內容:

    digitalWrite(PIN_WIRE_SCL, HIGH);
    delay(500);
    digitalWrite(PIN_WIRE_SCL, LOW);

    這段代碼將高信號寫入繼電器連接的引腳以打開它,等待 500 毫秒(半秒),然後寫入低信號以關閉繼電器。

  4. 構建並上傳代碼到 Wio Terminal。

  5. 上傳後,繼電器將每 10 秒打開和關閉一次,打開和關閉之間有半秒的延遲。您將聽到繼電器打開然後關閉的聲音。當繼電器打開時,Grove 板上的 LED 會亮起,當繼電器關閉時,LED 會熄滅。

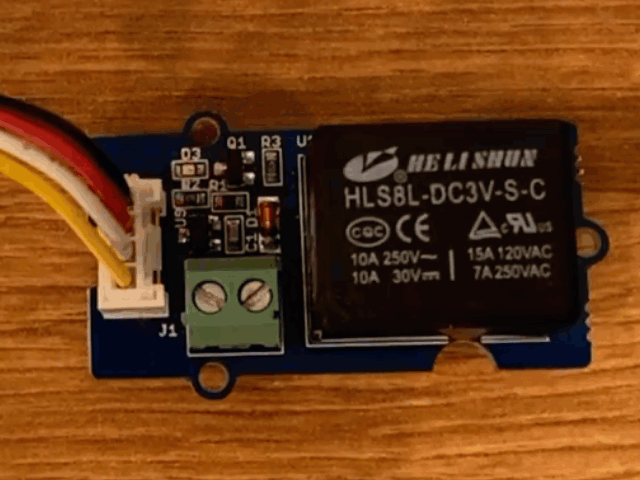

    The relay turning on and off

根據土壤濕度控制繼電器

現在繼電器已經工作,可以根據土壤濕度讀數進行控制。

任務

控制繼電器。

  1. 刪除您添加的測試繼電器的 3 行代碼。用以下代碼替換它們:

    if (soil_moisture > 450)
    {
    Serial.println("土壤濕度太低,打開繼電器。");
    digitalWrite(PIN_WIRE_SCL, HIGH);
    }
    else
    {
    Serial.println("土壤濕度正常,關閉繼電器。");
    digitalWrite(PIN_WIRE_SCL, LOW);
    }

    這段代碼檢查來自土壤濕度傳感器的土壤濕度水平。如果它高於 450,則打開繼電器,當它低於 450 時關閉繼電器。

    💁 請記住,電容式土壤濕度傳感器讀數越低,土壤中的濕度越高,反之亦然。

  2. 構建並上傳代碼到 Wio Terminal。

  3. 通過串行監視器監控設備。您將看到繼電器根據土壤濕度水平打開或關閉。嘗試在乾燥的土壤中,然後添加水。

    Soil Moisture: 638
    土壤濕度太低,打開繼電器。
    Soil Moisture: 452
    土壤濕度太低,打開繼電器。
    Soil Moisture: 347
    土壤濕度正常,關閉繼電器。

💁 您可以在 code-relay/wio-terminal 文件夾中找到此代碼。

😀 您的土壤濕度傳感器控制繼電器程序成功了!
