測量土壤濕度 - Wio Terminal

在本課程中,你將為你的 Wio Terminal 添加一個電容式土壤濕度傳感器,並從中讀取數值。

硬體

Wio Terminal 需要一個電容式土壤濕度傳感器。

你將使用的傳感器是電容式土壤濕度傳感器,它通過檢測土壤的電容來測量土壤濕度,這是一種隨著土壤濕度變化而變化的特性。隨著土壤濕度的增加,電壓會降低。

這是一個模擬傳感器,因此使用板載 ADC 將其連接到 Wio Terminal 的模擬引腳上,創建一個 0-1,023 的數值。

連接土壤濕度傳感器

Grove 土壤濕度傳感器可以連接到 Wio Terminal 的可配置模擬/數字端口。

任務 - 連接土壤濕度傳感器

連接土壤濕度傳感器。

A grove soil moisture sensor

  1. 將 Grove 電纜的一端插入土壤濕度傳感器的插座。它只能以一種方式插入。

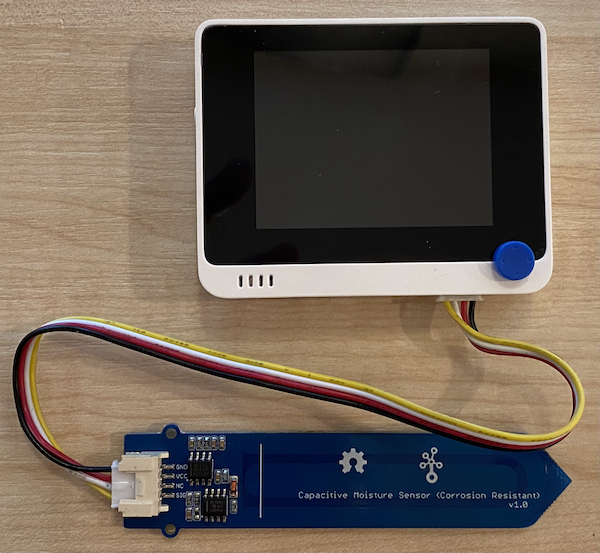

  2. 將 Wio Terminal 與電腦或其他電源斷開連接,將 Grove 電纜的另一端連接到 Wio Terminal 屏幕右側的 Grove 插座。這是離電源按鈕最遠的插座。

The grove soil moisture sensor connected to the right hand socket

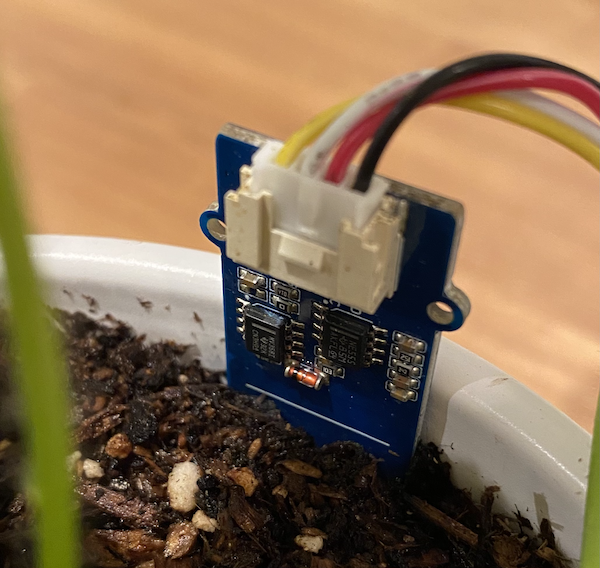

  1. 將土壤濕度傳感器插入土壤中。它有一條“最高位置線” - 傳感器上的白線。將傳感器插入到但不超過這條線。

The grove soil moisture sensor in soil

  1. 現在你可以將 Wio Terminal 連接到你的電腦。

編程土壤濕度傳感器

現在可以編程 Wio Terminal 以使用連接的土壤濕度傳感器。

任務 - 編程土壤濕度傳感器

編程設備。

  1. 使用 PlatformIO 創建一個全新的 Wio Terminal 項目。將此項目命名為 soil-moisture-sensor。在 setup 函數中添加代碼以配置串行端口。

    ⚠️ 你可以參考項目 1,課程 1 中創建 PlatformIO 項目的說明

  2. 這個傳感器沒有庫,你可以使用內置的 Arduino analogRead 函數從模擬引腳讀取數值。首先配置模擬引腳為輸入,以便可以從中讀取數值,將以下代碼添加到 setup 函數中。

    pinMode(A0, INPUT);

    這將 A0 引腳,即模擬/數字組合引腳,設置為可以讀取電壓的輸入引腳。

  3. 將以下代碼添加到 loop 函數中以讀取此引腳的電壓:

    int soil_moisture = analogRead(A0);
  4. 在此代碼下方,添加以下代碼以將數值打印到串行端口:

    Serial.print("Soil Moisture: ");
    Serial.println(soil_moisture);
  5. 最後在末尾添加 10 秒的延遲:

    delay(10000);
  6. 構建並上傳代碼到 Wio Terminal。

    ⚠️ 你可以參考項目 1,課程 1 中創建 PlatformIO 項目的說明

  7. 上傳後,你可以使用串行監視器監控土壤濕度。向土壤中添加一些水,或將傳感器從土壤中取出,觀察數值變化。

    > Executing task: platformio device monitor <

    --- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
    --- More details at http://bit.ly/pio-monitor-filters
    --- Miniterm on /dev/cu.usbmodem1201 9600,8,N,1 ---
    --- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
    Soil Moisture: 526
    Soil Moisture: 529
    Soil Moisture: 521
    Soil Moisture: 494
    Soil Moisture: 454
    Soil Moisture: 456
    Soil Moisture: 395
    Soil Moisture: 388
    Soil Moisture: 394
    Soil Moisture: 391

    在上面的示例輸出中,你可以看到隨著水的添加,電壓下降。

💁 你可以在 code/wio-terminal 文件夾中找到此代碼。

😀 你的土壤濕度傳感器程序成功了!
